DMX512燈光控製原理及工程調試問題分享

          照明控製是采用自動控製技術及智能管理技術對建築及環境照明的光源或燈具設備的開啟、關閉、調節、組合、場景模式等實施控製與管理，以達到對建築節能、環境藝術和傳感聯動等目的。

1照明控製方式

        照明控製方式的類型是多種多樣，常見的包括以下幾種：

       ■ ON/OFF

       這是簡單普通的一種控製方式：開/關，把燈點亮/關閉。

       ■ 0~10V

        0~10V也是一種控製信號，用於控製燈具電源部分，讓燈具可以接受0~10V的信號，簡單理解就是通過調電壓來調亮度，比如說0V時，電源輸出為零；而10V時，能夠讓燈具輸出100的亮度。

        ■ DALI

       DALI係統主要是作為酒店、室內照明的控製係統。其特點是單個燈具具有獨立地址，可通過DALI係統對單燈或燈組進行調光控製。

        ■ P2

       國內自主創新協議控製係統。（夾帶私貨^-^）

        ■ DMX512

       DMX512主要是用於舞台燈光和戶外照明。具體的控製形式就是：WiFi、紅外感應、遙控、人體感應等。

下麵將和大家分享DMX512的相關內容。

2什麽是DMX512？

     DMX512英文是Digital Multiplex With 512 pieces of information (即多路數字傳輸)。

     DMX512協議先是由USITT（美國劇院技術協會）發展成為從控製台用標準數字接口控製調光器的方式。與DALI用於表現靜態效果剛好相反，DMX512主要用於表現被照物的動態效果，即DMX控製的燈是給人的感覺是一直在變動，以色彩變化為主，適合渲染氣氛，所以一般應用在景觀燈和舞台燈光。

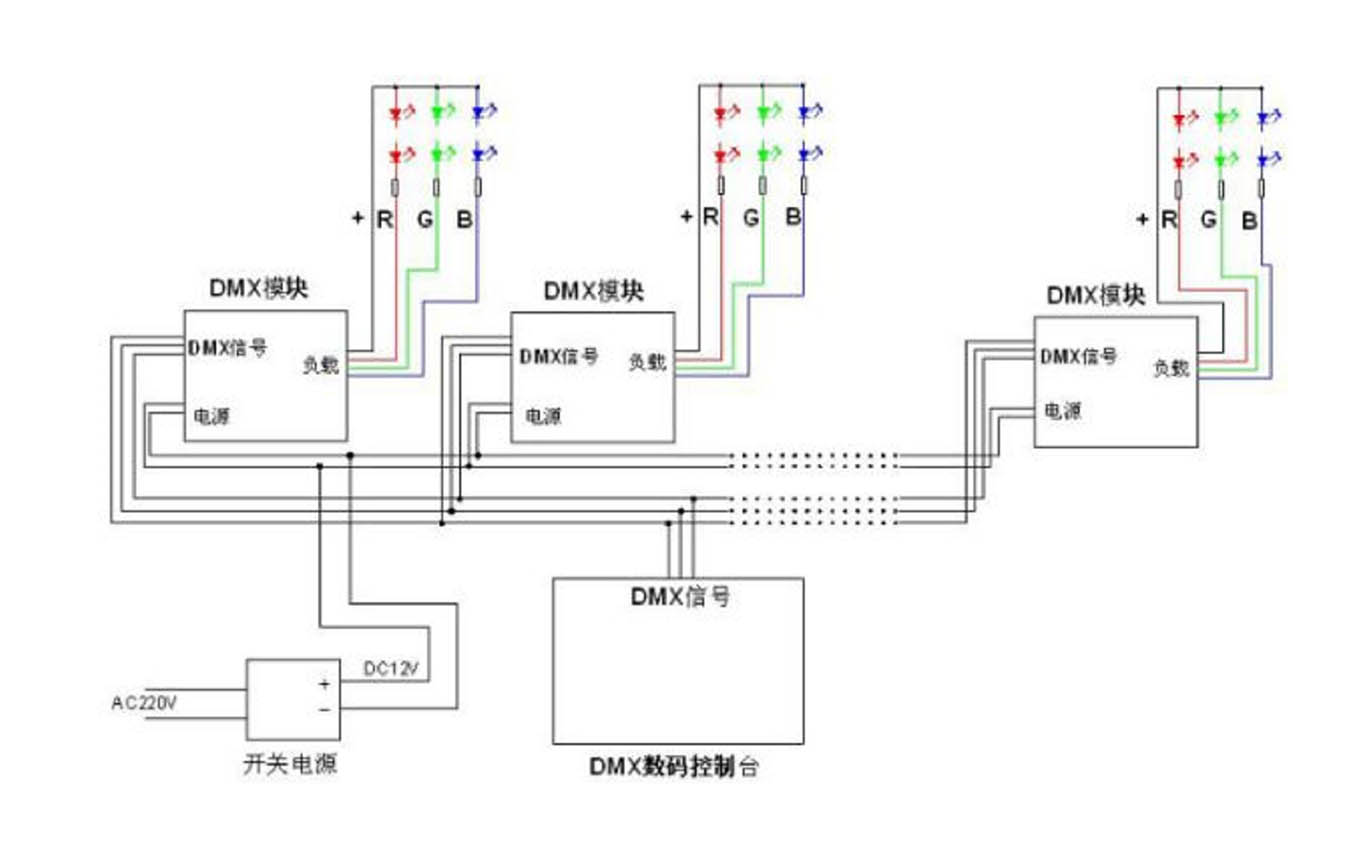

▲DMX512控製係統示意：若幹台RGB燈具，每一台燈具內部都包含1個DMX模塊，該模塊在同時接收到了電源供電和控製器信號的情況下，才會驅動LED燈珠亮暗變化，從而來調節顏色的變化。

3DMX512的特點

      ■ 每個輸出回路支持512通道

       每個輸出回路支持512通道，根據所帶設備單個所占通道數的多少，決定了每個端口可帶設備數量。

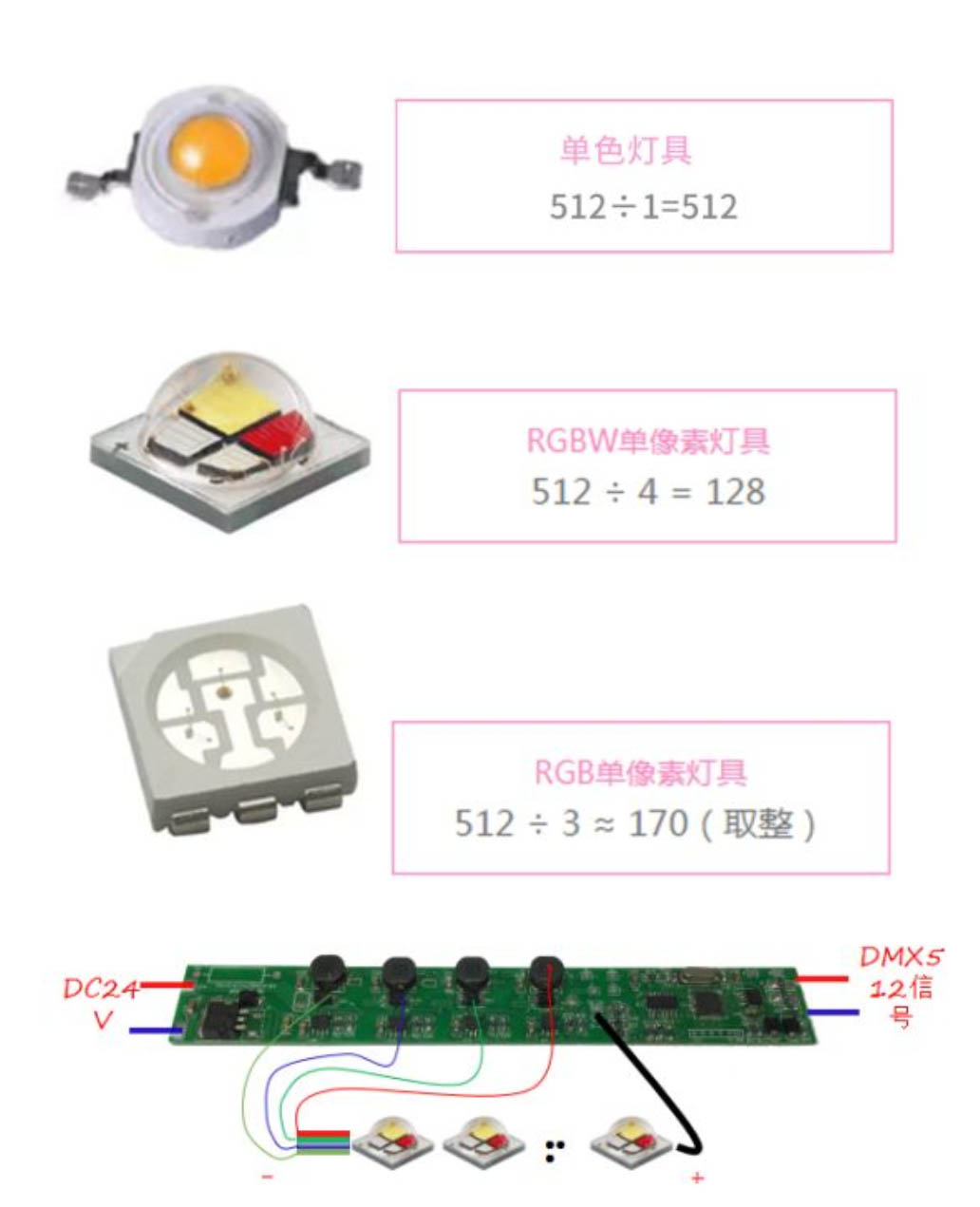

     ▲RGBW單像素燈具連接圖

 ■ 256 級調光灰度（0-255）

      每一個DMX控製字節叫做一個指令幀，稱作一個控製通道，可以控製燈光設備的一個或幾個功能。一個DMX指令幀由1個開始位、8個數據位和2個結束位共ll位構成，采用單向異步串行傳輸。

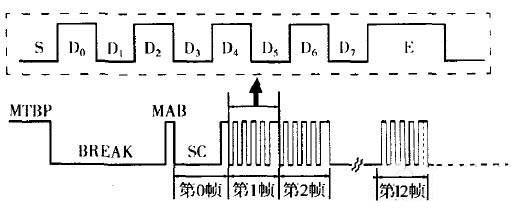

上圖中虛線內控製指令中的S為開始位，寬度為一個比特，是受控燈具準備接收並解碼控製數據的開始標誌;E為結束位，寬度為兩個比特，表示一個指令幀的結束。

D0、D7為8位控製數據，其電平組合從0000—1111 1111共有256個狀態(對應十進製數的0～255)，控製燈光的亮度時，可產生256個亮度等級，0000~ (0)對應燈光比較暗，1111 1111(255)對應燈光比較亮。DMX512指令的位寬(每比特寬度)是4 s，每幀寬度為44 弘s，傳輸速率為250 kbps。

■ 標準的EIA485 接口

    接線方式為總線式拓撲結構，不支持環形或星形網絡。在同一總線上可以掛接32個節點。

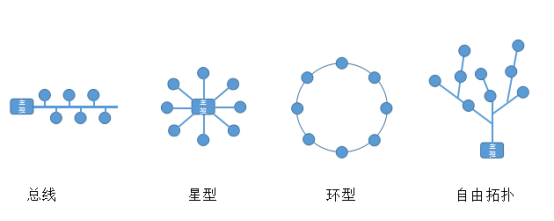

▲各種形狀的結構，DMX512要遵循一種的總線結構，有頭有尾。

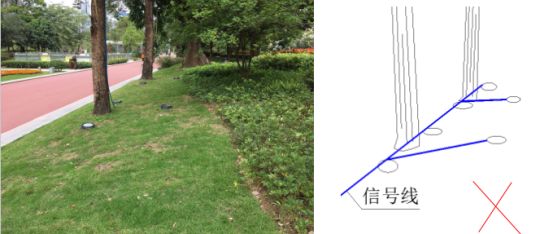

▲上圖是廣州的一個地埋燈項目，信號線在布線時比較隨意（如右圖），這會給後續工作增加很大的工作量。

■ 傳輸速率250Kbps

比特率是指每秒傳送的比特數，bps(Bit Per Second)。波特率跟施工規範是緊密相關的，高波特率信號抗幹擾能力差。

4DMX512注意事項

  在實際操作中，分享幾個經驗，能減少一些控製問題：

       ① 超五類網線的傳輸距離不超過100米；

       ② 控製器之間距離超出100米的情況，使用光纖；

       ③ EIA485協議規定每個中繼器所帶的節點數不超過32；

       ④ 每個控製回路的布線遵循總線結構布局；

       ⑤ 信號線與電源線要分管敷設。

  墨菲定律，無論可能性多低，壞的情況總是會發生的。即使按步驟按標準去使用DMX512控製係統，也總是能遇到各種各樣的問題。

5工程調試中的常見問題及解決方法

一、整個控製回路燈具亂閃不受控怎麽辦？

1. 確認控製器信號輸出正常

      當出現整個控製回路燈具不受控製時，有條件的情況下，首先用臨時控製器單獨測試該回路是否受控；

       a. 受控——原控製器信號輸出有問題（或布線文件問題，或端口硬件問題，或端口接線問題）；

       b. 不受控——繼續排查；

2. 排查故障節點或燈具

    在控製器信號輸出正常的情況下，慢慢增加燈具，找出導致回路信號不正常的節點或燈具；通常采用“二分法”更快速。

二、某個控製回路個別燈具亂閃不受控

1. 確認控製器布線是否到位

    控製器的布線文件的布燈數量要與現場安裝燈具數量一致。

2. 用滿布線文件測試

   先用測試程序進行控製測試，也就是單端口布線文件從1-512個通道數布滿。

   a. 亂閃燈具受控，此時對該回路燈具重新寫碼，問題即可解決；

   b. 個別燈具仍不受控，檢測不受控燈具的信號輸出端的接線是否正確或者燈具本身存在質量問題。

三、什麽情況下需要增加信號放大器？

    信號放大器的一個作用是信號放大，把減弱的信號重新恢複到起點的強度；另一個作用即信號隔離，防止由燈具故障對控製器帶來損傷。

    標準情況下，按照EIA485協議，每32個節點需要增加一台信號放大器。以避免在雨天或者其他情況下燈具信號變弱，從而出現燈具亂閃的現象。

四、加放大器的分控器輸出端口可以帶多少個節點？

     在目前EIA485協議裏麵規定的標準，一般建議是32個節點增加一台放大器。但在實際操作中也可以超過60個節點，隻是這樣會存在信號不穩定的隱患。

五、如果信號線沒有了屏蔽，信號還可以傳輸嗎？如果可以，距離又是多遠？

     國內很多項目都是用的網線來做信號線，基本都是不帶屏蔽的，傳輸距離肯定是會打折扣的，但具體還是要看用在什麽項目來做定奪。距離一般都可以達到100m左右。

六、DMX各回路之間時間上不同步怎麽辦？

      在同一台分工器有幾個不同的端口，其中有些個別的端口輸出信號會有明顯的延時，這時需要做的就是把控製器的參數重置。因為出現這種狀況的可能是控製器本身的參數問題導致了各個端口的輸出頻率不同，從而導致了各個端口的信號輸出不同步。

七、傳輸速率降低了，同步性會受影響嗎？

     DMX512的傳輸速率就是250Kbps，這個是不能降的，如果傳輸速率降低，那就是另外一套係統了。另外一套係統會有另外一套協議，對於燈具的同步性不會有任何影響。
